Popis:
- strojní závitník univerzální
- pro průchozí otvory i slepé otvory
- povlakovaný
Náběh:
- zkosení 2-3 chody typ C

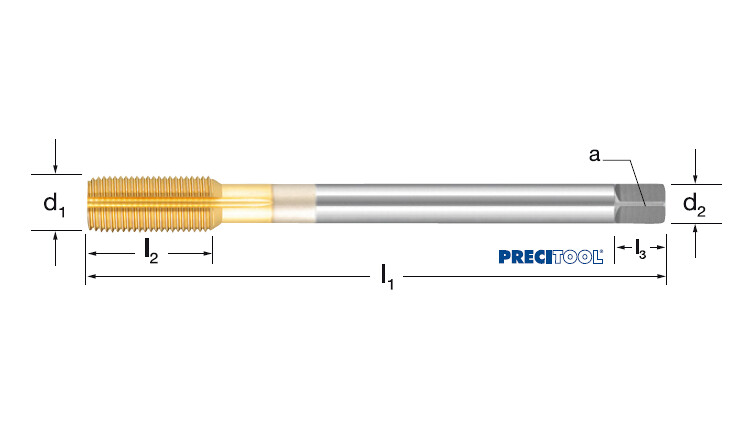

Rozměry:
- Průměr závitu d1: 1/4-19, 13,16 mm
- Stoupání závitu P: 19 mm
- Celková délka l1: 100 mm
- Délka řezné části l2: 22 mm
- Průměr stopky d2: 11 mm
- Rozměr čtyřhranu a: 9,0 mm
- Délka čtyřhranu l3: 12 mm
Počet kusů v sadě: 1
Povrchová úprava: ano
Materiál: HSSE-Co
Typ závitu: Whitworth- trubkový závit (G)
Úhel závitu: 55 °
Lícování: 6HX
Norma DIN: 2189, ISO 228
Tvorba závitu: strojní
Typ otvoru: průchozí, slepý
Vnitřní chlazení: ne
Pravořezný
Břit: 3xD
Použití pro materiály:
- ocel - do 1000 N/mm2; 18-28 m./min.
- nerez- do 800 N/mm2; 10-15 m./min.
- slitiny- měď- do 900 N/mm2; 18-26 m./min.
- hliník- do 600 N/mm2; 32-60 m./min.
- plasty- termoplasty- 32-60 m./min.
Typ závitu | G, BSP |
Průměr závitu | G1/4´´ |
Typ otvoru | Průchozí i slepý |
Tvorba závitu | Strojní, Tvářecí |
Obráběný materiál | P - Ocel, M - Nerez, N - Neželezný materiál, Plasty |
Směr | Pravořezný |
Vnitřní chlazení | Ne |
Materiál nástroje | HSSE |
Norma | DIN 2189, ISO 228 |
Výrobce | PRECITOOL |
