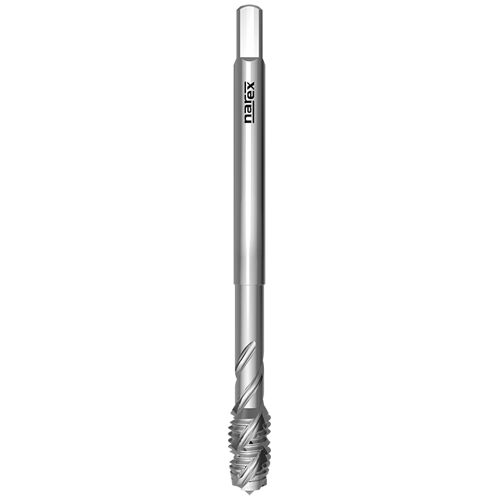

Závitník strojní ve šroubovici DIN 376/35° UNC 1/2-13 2B HSSE (4054)
Strojní závitník ve šroubovici
Za nákup tohoto produktu lze získat:6 bodů
Tento produkt lze získat za:565 bodů
Dostupnost:Skladem externě: expedice do 48h (> 50 ks)
Bližší informace o dostupnosti po
Katalogové číslo: 4054
Strojní závitník pro americký unifikovaný hrubý závit se šroubovitou drážkou, DIN 376, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně tvárnou a temperovanou litinu, slitiny hliníku s Si<10 %
Parametry:
Závit UNC: Unifikovaný hrubý závit
Schema profilu závitu: 60°
Typ N: Závitník pro oceli s pevností do 800 N/mm2
Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSE
Norma závitníku: ~ DIN 376
Lícování závitů: 2B
Řezný kužel C: Délka 2-3 stoupání
Úhel šroubové drážky: 40°
Typ otvoru: Neprůchozí (délka závitu L < 2xd1)
Obráběné materiály:
| Skupina | Název | Řezná rychlost |
|---|---|---|
| P2.2 | Konstrukční oceli <800N/mm2 | 10-14 |
| P2.3 | Nelegované lité oceli <800N/mm2 | 10-14 |
| K6.2 | Tvárná a temper. litina | 4-7 |
| N8.1 | Legovaný hliník Si<10% | 14-20 |
| N10.2 | Slitiny mědi s dlouhou třískou | 6-10 |
Rozměry výrobků:
| d1 | P | tol | l1 | l2 | d2 | a | otvor |
|---|---|---|---|---|---|---|---|
| UNC 7/16 | 14 | 2B | 100 | 18 | 8 | 6,2 | 9,4 |
| UNC 1/2 | 13 | 2B | 110 | 20 | 9 | 7 | 10,75 |
| UNC 9/16 | 12 | 2B | 110 | 20 | 11 | 9 | 12,25 |
| UNC 5/8 | 11 | 2B | 110 | 20 | 12 | 9 | 13,5 |
| UNC 3/4 | 10 | 2B | 125 | 25 | 14 | 11 | 16,5 |
| UNC 7/8 | 9 | 2B | 140 | 25 | 18 | 14,5 | 19,5 |
| UNC 1 | 8 | 2B | 160 | 30 | 18 | 14,5 | 22,25 |
| UNC 1 1/8 | 7 | 2B | 180 | 35 | 22 | 18 | 25 |
| Typ závitu | UNC |
| Průměr závitu | UNC1/2´´ |
| Typ otvoru | Slepý |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, K - Litina, N - Neželezný materiál |
| Tolerance | 2B |
| Vnitřní chlazení | Ne |
| Průměr stopky [mm] | 9,00 |
| Materiál nástroje | HSSE |
| Norma | DIN 376/35° |
| Povlak | Ne |
| Řezná délka [mm] | 20,00 |
| Celková délka [mm] | 110,00 |
| Výrobce | NAREX Ždánice |
