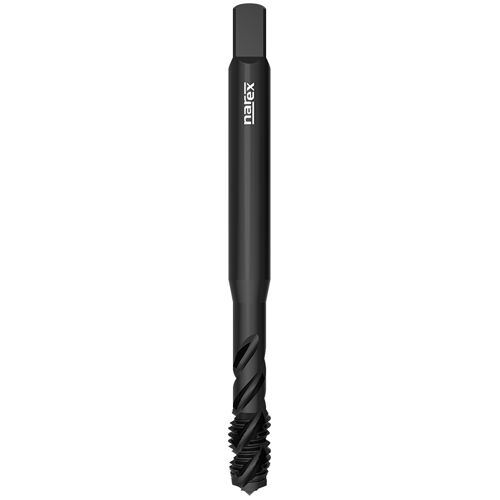

Závitník strojní ve šroubovici DIN 371/35° M10 6H HSSE/OX (2090)
Strojní závitník ve šroubovici
Za nákup tohoto produktu lze získat:4 body
Tento produkt lze získat za:374 bodů
Dostupnost:Skladem externě: expedice do 48h (> 50 ks)
Bližší informace o dostupnosti po
Katalogové číslo: 2090
Strojní závitník pro metrický závit se šroubovitou drážkou, DIN 371, s oxidovaným povrchem, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, slitiny hliníku, slitiny zinku.
Parametry:
Závit M: Metrický ISO závit
Schema profilu závitu: 60°
Norma závitu: DIN 13
Typ N: Závitník pro oceli s pevností do 800 N/mm2
Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSE
Druh povlaku: Oxidace
Norma závitníku: DIN 371
Lícování závitu: ISO 2 - 6H
Řezný kužel C: Délka 2-3 stoupání
Úhel šroubové drážky: 40°
Typ otvoru: Neprůchozí (délka závitu L < 2xd1)
Obráběné materiály:
| Skupina | Název | Řezná rychlost |
|---|---|---|
| P2.2 | Konstrukční oceli <800N/mm2 | 10-12 |
| P2.3 | Nelegované lité oceli <800N/mm2 | 10-12 |
| N8.1 | Legovaný hliník Si<10% | 14-20 |
| N8.2 | Legovaný hliník Si>10% | 12-15 |
| N11.1 | Zinek a slitiny zinku | 8-10 |

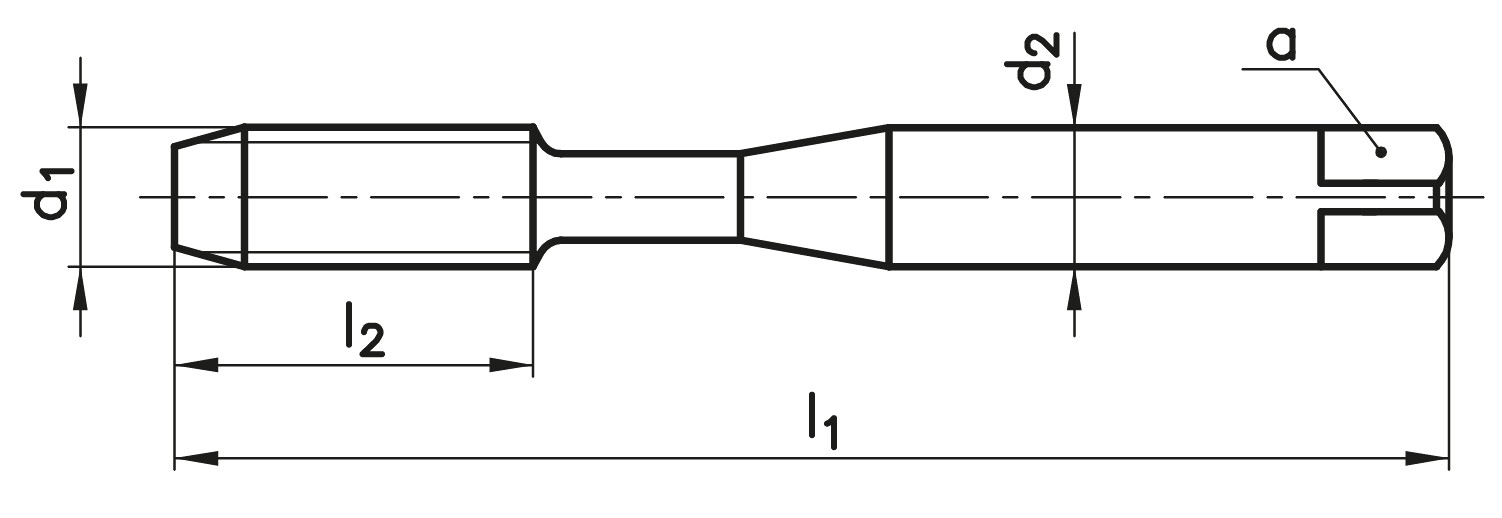

Rozměry výrobků:
| d1 | P | tol | l1 | l2 | d2 | a | otvor |
|---|---|---|---|---|---|---|---|
| M 2 | 0,4 | 6H | 45 | 6 | 2,8 | 2,1 | 1,6 |
| M 2,5 | 0,45 | 6H | 50 | 7,5 | 2,8 | 2,1 | 2,05 |
| M 3 | 0,5 | 6H | 56 | 5 | 3,5 | 2,7 | 2,5 |
| M 3 | 0,5 | 6G | 56 | 5 | 3,5 | 2,7 | 2,5 |
| M 3,5 | 0,6 | 6H | 56 | 6 | 4 | 3 | 2,9 |
| M 4 | 0,7 | 6G | 63 | 7 | 4,5 | 3,4 | 3,3 |
| M 4 | 0,7 | 6H | 63 | 7 | 4,5 | 3,4 | 3,3 |
| M 5 | 0,8 | 6G | 70 | 8 | 6 | 4,9 | 4,2 |
| M 5 | 0,8 | 6H | 70 | 8 | 6 | 4,9 | 4,2 |
| M 6 | 1 | 6G | 80 | 10 | 6 | 4,9 | 5 |
| M 6 | 1 | 6H | 80 | 10 | 6 | 4,9 | 5 |
| M 8 | 1,25 | 6H | 90 | 13 | 8 | 6,2 | 6,8 |
| M 8 | 1,25 | 6G | 90 | 13 | 8 | 6,2 | 6,8 |
| M 10 | 1,5 | 6G | 100 | 15 | 10 | 8 | 8,5 |
| M 10 | 1,5 | 6H | 100 | 15 | 10 | 8 | 8,5 |
| Typ závitu | M |
| Průměr závitu | M10 |
| Typ otvoru | Slepý |
| Tvorba závitu | Strojní |
| Obráběný materiál | P - Ocel, N - Neželezný materiál |
| Tolerance | 6H |
| Vnitřní chlazení | Ne |
| Průměr stopky [mm] | 10,00 |
| Materiál nástroje | HSSE |
| Norma | DIN 371/35° |
| Povlak | Ne |
| Řezná délka [mm] | 15,00 |
| Celková délka [mm] | 100,00 |
| Stoupání závitu | 1,50 |
| Výrobce | NAREX Ždánice |
