Katalogové číslo: 3010
Strojní závitník pro metrický závit s přímou drážkou, DIN 376, DIN 374 povlak TiN, vhodný pro konstrukční oceli, automatové oceli, slitiny mědi tvořící krátkou třísku, alternativně pro šedou litinu, slitiny hliníku s Si>10%.
Skupina | Název | Řezná rychlost |
---|---|---|
P1.1 | Konstrukční oceli <500N/mm2 | 5-8 |
P2.1 | Automatové oceli <800N/mm2 | 10-14 |
K6.1 | Šedá litina | 8-12 |
N8.2 | Legovaný hliník Si>10% | 14-20 |
N10.1 | Slitiny mědi s krátkou třískou | 15-25 |

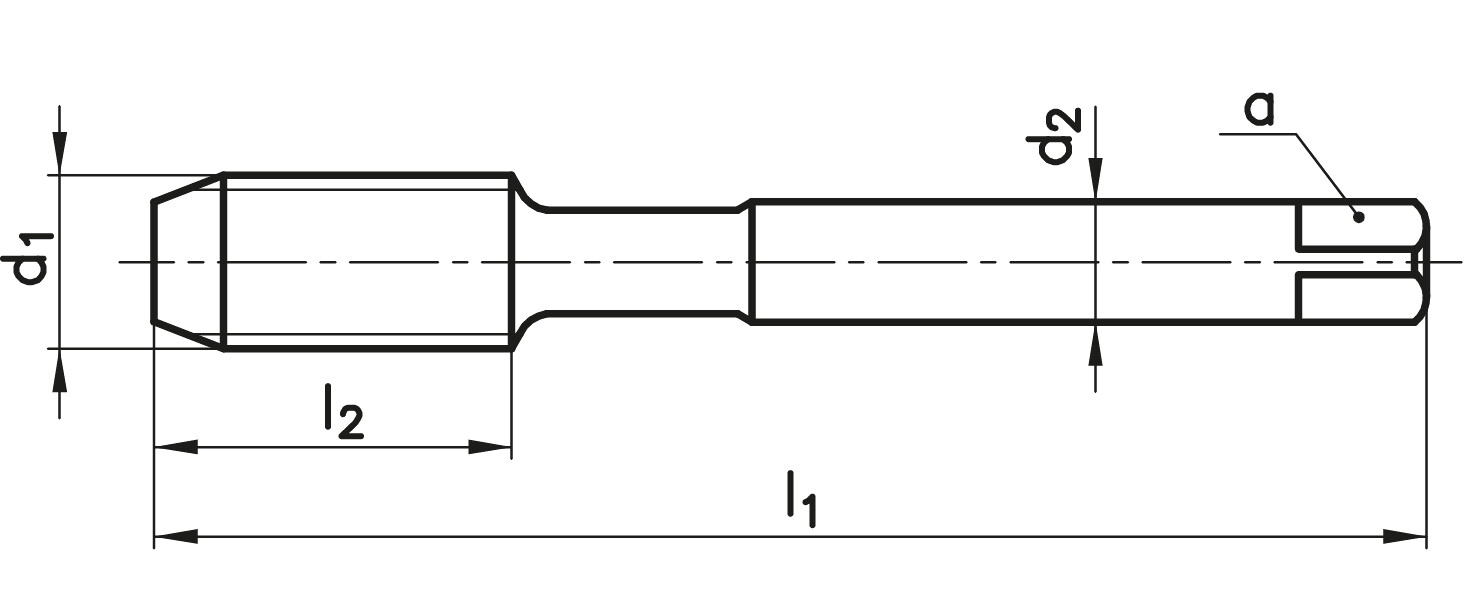

d1 | P | tol | l1 | l2 | d2 | a | otvor |
---|---|---|---|---|---|---|---|
M 3 | 0,5 | 6H | 56 | 9 | 2,2 | - | 2,5 |
M 4 | 0,5 | 6H | 63 | 12 | 2,8 | 2,1 | 3,5 |
M 4 | 0,7 | 6H | 63 | 12 | 2,8 | 2,1 | 3,3 |
M 5 | 0,5 | 6H | 70 | 13 | 3,5 | 2,7 | 4,5 |
M 5 | 0,8 | 6H | 70 | 13 | 3,5 | 2,7 | 4,2 |
M 6 | 0,5 | 6H | 80 | 15 | 4,5 | 3,4 | 5,5 |
M 6 | 0,75 | 6H | 80 | 15 | 4,5 | 3,4 | 5,2 |
M 6 | 1 | 6H | 80 | 15 | 4,5 | 3,4 | 5 |
M 7 | 1 | 6H | 80 | 15 | 5,5 | 4,3 | 6 |
M 7 | 0,75 | 6H | 80 | 15 | 5,5 | 4,3 | 6,2 |
M 8 | 1 | 6H | 90 | 18 | 6 | 4,9 | 7 |
M 8 | 1,25 | 6H | 90 | 18 | 6 | 4,9 | 6,8 |
M 8 | 0,75 | 6H | 80 | 15 | 6 | 4,9 | 7,2 |
M 9 | 1 | 6H | 90 | 18 | 7 | 5,5 | 8 |
M 10 | 1,25 | 6H | 100 | 20 | 7 | 5,5 | 8,8 |
M 10 | 1 | 6H | 90 | 20 | 7 | 5,5 | 9 |
M 10 | 1,5 | 6H | 100 | 20 | 7 | 5,5 | 8,5 |
M 10 | 0,75 | 6H | 90 | 20 | 7 | 5,5 | 9,2 |
M 11 | 1 | 6H | 90 | 20 | 8 | 6,2 | 10 |
M 12 | 1,75 | 6H | 110 | 23 | 9 | 7 | 10,2 |
M 12 | 1 | 6H | 100 | 21 | 9 | 7 | 11 |
M 12 | 1,5 | 6H | 100 | 21 | 9 | 7 | 10,5 |
M 12 | 1,25 | 6H | 100 | 21 | 9 | 7 | 10,8 |
M 14 | 1 | 6H | 100 | 21 | 11 | 9 | 13 |
M 14 | 2 | 6H | 110 | 25 | 11 | 9 | 12 |
M 14 | 1,5 | 6H | 100 | 21 | 11 | 9 | 12,5 |
M 14 | 1,25 | 6H | 100 | 21 | 11 | 9 | 12,8 |
M 15 | 1 | 6H | 100 | 21 | 12 | 9 | 14 |
M 16 | 1,5 | 6H | 100 | 21 | 12 | 9 | 14,5 |
M 16 | 2 | 6H | 110 | 25 | 12 | 9 | 14 |
M 16 | 1 | 6H | 100 | 21 | 12 | 9 | 15 |
M 17 | 1 | 6H | 100 | 21 | 12 | 9 | 16 |
M 18 | 2,5 | 6H | 125 | 30 | 14 | 11 | 15,5 |
M 18 | 1 | 6H | 110 | 24 | 14 | 11 | 17 |
M 18 | 2 | 6H | 125 | 24 | 14 | 11 | 16 |
M 18 | 1,5 | 6H | 110 | 24 | 14 | 11 | 16,5 |
M 20 | 1 | 6H | 125 | 24 | 16 | 12 | 19 |
M 20 | 2,5 | 6H | 140 | 30 | 16 | 12 | 17,5 |
M 20 | 2 | 6H | 140 | 30 | 16 | 12 | 18 |
M 20 | 1,5 | 6H | 125 | 24 | 16 | 12 | 18,5 |
M 22 | 1,5 | 6H | 125 | 24 | 18 | 14,5 | 20,5 |
M 22 | 2 | 6H | 140 | 30 | 18 | 14,5 | 20 |
M 22 | 1 | 6H | 125 | 24 | 18 | 14,5 | 21 |
M 22 | 2,5 | 6H | 140 | 30 | 18 | 14,5 | 19,5 |
M 24 | 1,5 | 6H | 140 | 26 | 18 | 14,5 | 22,5 |
M 24 | 1 | 6H | 140 | 26 | 18 | 14,5 | 23 |
M 24 | 2 | 6H | 140 | 26 | 18 | 14,5 | 22 |
M 24 | 3 | 6H | 160 | 36 | 18 | 14,5 | 21 |
M 25 | 1,5 | 6H | 140 | 26 | 18 | 14,5 | 23,5 |
M 26 | 1,5 | 6H | 140 | 26 | 18 | 14,5 | 24,5 |
M 27 | 1 | 6H | 140 | 26 | 20 | 16 | 26 |
M 27 | 3 | 6H | 160 | 36 | 20 | 16 | 24 |
M 27 | 2 | 6H | 140 | 26 | 20 | 16 | 25 |
M 27 | 1,5 | 6H | 140 | 26 | 20 | 16 | 25,5 |
M 28 | 2 | 6H | 140 | 26 | 20 | 16 | 26 |
M 28 | 1,5 | 6H | 140 | 26 | 20 | 16 | 26,5 |
M 30 | 1,5 | 6H | 150 | 28 | 22 | 18 | 28,5 |
M 30 | 1 | 6H | 150 | 28 | 22 | 18 | 29 |
M 30 | 3,5 | 6H | 180 | 40 | 22 | 18 | 26,5 |
M 30 | 2 | 6H | 150 | 28 | 22 | 18 | 28 |
M 32 | 1,5 | 6H | 150 | 28 | 22 | 18 | 30,5 |
M 33 | 2 | 6H | 160 | 30 | 25 | 20 | 31 |
M 33 | 1,5 | 6H | 160 | 30 | 25 | 20 | 31,5 |
M 33 | 3,5 | 6H | 180 | 42 | 25 | 20 | 29,5 |
M 34 | 1,5 | 6H | 170 | 30 | 28 | 22 | 32,5 |
M 35 | 1,5 | 6H | 170 | 30 | 28 | 22 | 33,5 |
M 36 | 1,5 | 6H | 170 | 30 | 28 | 22 | 34,5 |
M 36 | 4 | 6H | 200 | 50 | 28 | 22 | 32 |
M 36 | 3 | 6H | 200 | 42 | 28 | 22 | 33 |
M 36 | 2 | 6H | 170 | 30 | 28 | 22 | 34 |
M 39 | 4 | 6H | 200 | 50 | 32 | 24 | 35 |
M 40 | 1,5 | 6H | 170 | 30 | 32 | 24 | 38,5 |
M 42 | 2 | 6H | 170 | 30 | 32 | 24 | 40 |
M 42 | 3 | 6H | 200 | 50 | 32 | 24 | 39 |
M 42 | 1,5 | 6H | 170 | 30 | 32 | 24 | 40,5 |
M 42 | 4,5 | 6H | 200 | 56 | 32 | 24 | 37,5 |
M 45 | 3 | 6H | 200 | 50 | 36 | 29 | 42 |
M 45 | 4,5 | 6H | 200 | 56 | 36 | 29 | 40,5 |
M 45 | 2 | 6H | 180 | 32 | 36 | 29 | 43 |
M 45 | 1,5 | 6H | 180 | 32 | 36 | 29 | 43,5 |
M 48 | 3 | 6H | 225 | 50 | 36 | 29 | 45 |
M 48 | 2 | 6H | 190 | 32 | 36 | 29 | 46 |
M 48 | 5 | 6H | 250 | 63 | 36 | 29 | 43 |
M 48 | 1,5 | 6H | 190 | 32 | 36 | 29 | 46,5 |
M 50 | 1,5 | 6H | 190 | 32 | 36 | 29 | 48,5 |
M 52 | 1,5 | 6H | 190 | 32 | 40 | 32 | 50,5 |
M 52 | 5 | 6H | 250 | 63 | 40 | 32 | 47 |
Typ závitu | MF |
Průměr závitu | M10 |
Typ otvoru | Průchozí i slepý |
Tvorba závitu | Strojní |
Obráběný materiál | P - Ocel, K - Litina, N - Neželezný materiál |
Tolerance | 6H |
Vnitřní chlazení | Ne |
Průměr stopky [mm] | 7,00 |
Materiál nástroje | HSSE |
Norma | DIN 376/C |
Povlak | Ano |
Řezná délka [mm] | 20,00 |
Celková délka [mm] | 90,00 |
Výrobce | NAREX Ždánice |
