Popis:
- strojní závitník univerzální použití
- výrobní tolerance 6HX
- povlakovaný
- vnitřní chlazení
Náběh:
- zkosení 2-3 chody typ C

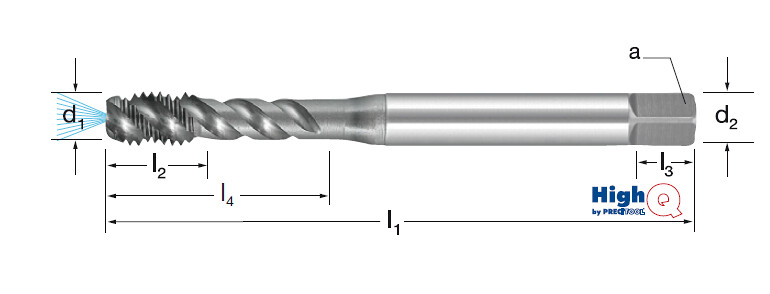

Rozměry:
- Průměr závitu d1: M20 mm
- Stoupání závitu P: 2,50 mm
- Celková délka l1: 140 mm
- Délka řezné části l2: 25 mm
- Průměr stopky d2: 16,0 mm
- Rozměr čtyřhranu a: 12,0 mm
Počet kusů: 1
Povrchová úprava: Hardlube
Materiál: HSS-Co PM
Typ závitu: metrický závit (M)
Úhel závitu: 60 °
Šroubovice: 50 °
Norma DIN: 376
Tvorba závitu: strojní
Lícování: 6HX
Typ otvoru: slepý
Vnitřní chlazení: ano
Pravořezný
Břit: 3 x D
Použití pro materiály:
- ocel - do 1200 N/mm2; 12-15 m./min.
- nerez- do 900 N/mm2; 10-12 m./min.
- litina - do 300 HB; 15-22 m./min.
- superslitina- do 1000 N/mm2; 2-3 m./min.
- slitiny - nikl - do 900 N/mm2; 5-6 m./min.
- hliník - do 500 N/mm2; 32-40 m./min.
- plasty - termoplasty 32-40 m./min.
- CFK/GFK- 15-22 m./min.
Typ závitu | M |
Průměr závitu | M20 |
Typ otvoru | Slepý |
Tvorba závitu | Strojní |
Obráběný materiál | P - Ocel, M - Nerez, K - Litina, N - Neželezný materiál, S - Superslitiny, Plasty |
Směr | Pravořezný |
Tolerance | 6HX |
Vnitřní chlazení | Ano |
Materiál nástroje | HSS-PM |
Norma | DIN 376/C |
Stoupání závitu | 2,50 |
Výrobce | PRECITOOL |
