Aplikace:
- Použití vlnitých paralelních podložek šetří čas při upínání obrobků při broušení, frézování, řezání, vrtání a dalších operacích.
Poznámky:
- Ostatní rozměry podle DIN ISO 2768-m.
Výhody:
- Na upevňovací ploše nezůstávají žádné třísky.
- Není ovlivněna rovnoběžnost upnutého obrobku.
- Lze snadno upnout několik rovných nebo samostatných úzkých obrobků.
Úroveň kvality: velmi přesné
Velikost: 9-23
Počet párů: 8

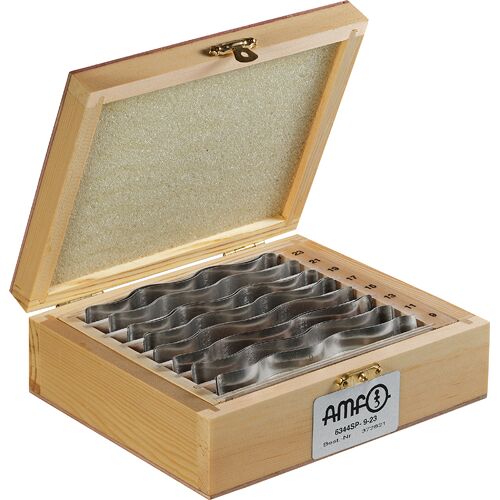

Sada obsahuje vždy po 1 páru (B x H): 0,3x9 / 0,3x11 / 0,3x13 / 0,3x15 / 0,3x17 / 0,3x19 / 0,3x21 / 0,3x23 mm.
Tolerance v páru (tp): IT5
Jmenovitá rozměrová tolerance H: ± 0,004
L: 110
Hmotnost [g]: 450
