Název | Popis | Hodnota |
---|---|---|

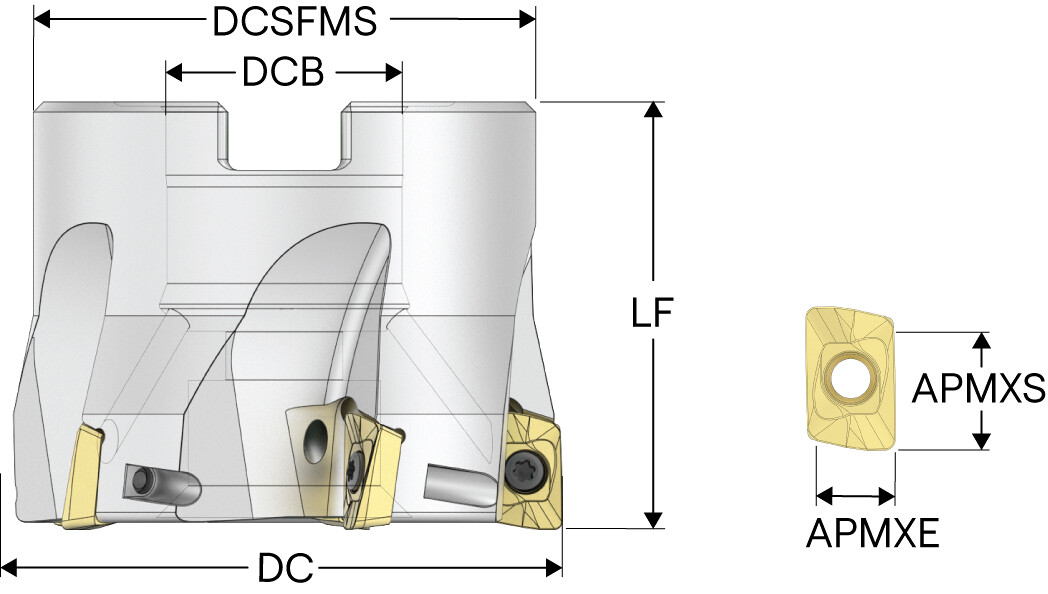

APMX | depth of cut maximum | 9.0 mm |
APMXE | depth of cut maximum in feed direction end | 6.0 mm |
APMXS | depth of cut maximum in feed direction side | 9.0 mm |
C | Depth of key way | 7.0 mm |
Cmax | helical interpolation hole diameter maximum | 124.5 mm |
Cmin | helical interpolation hole diameter minimum | 115.0 mm |
CNSC | coolant entry style code | 1 |
CPDF | cutting pitch differential | 1 |
CPDN | cutting pitch density | Normal |
CSP | coolant supply property | 1 |
CTWS | Připojení - strana obrobku | XOMX10T3 / XOEX10T3 |
CUTINT_MASTER | pocket seat code of the cutter | XO.X10T3 |
CXSC | coolant exit style code | 3 |
DC | cutting diameter | 63.0 mm |
DCB | connection bore diameter | 27.0 mm |
DCSFMS | Contact surface diameter machine side | 52.0 mm |

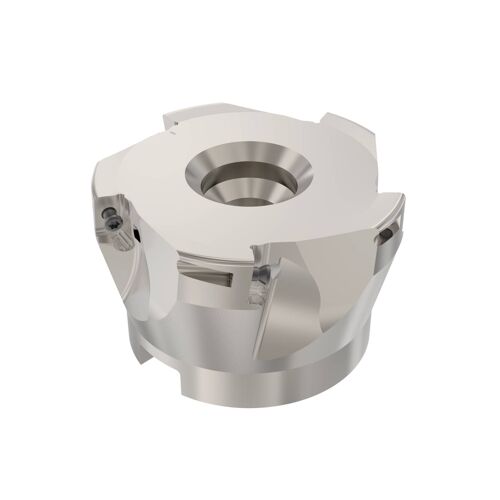

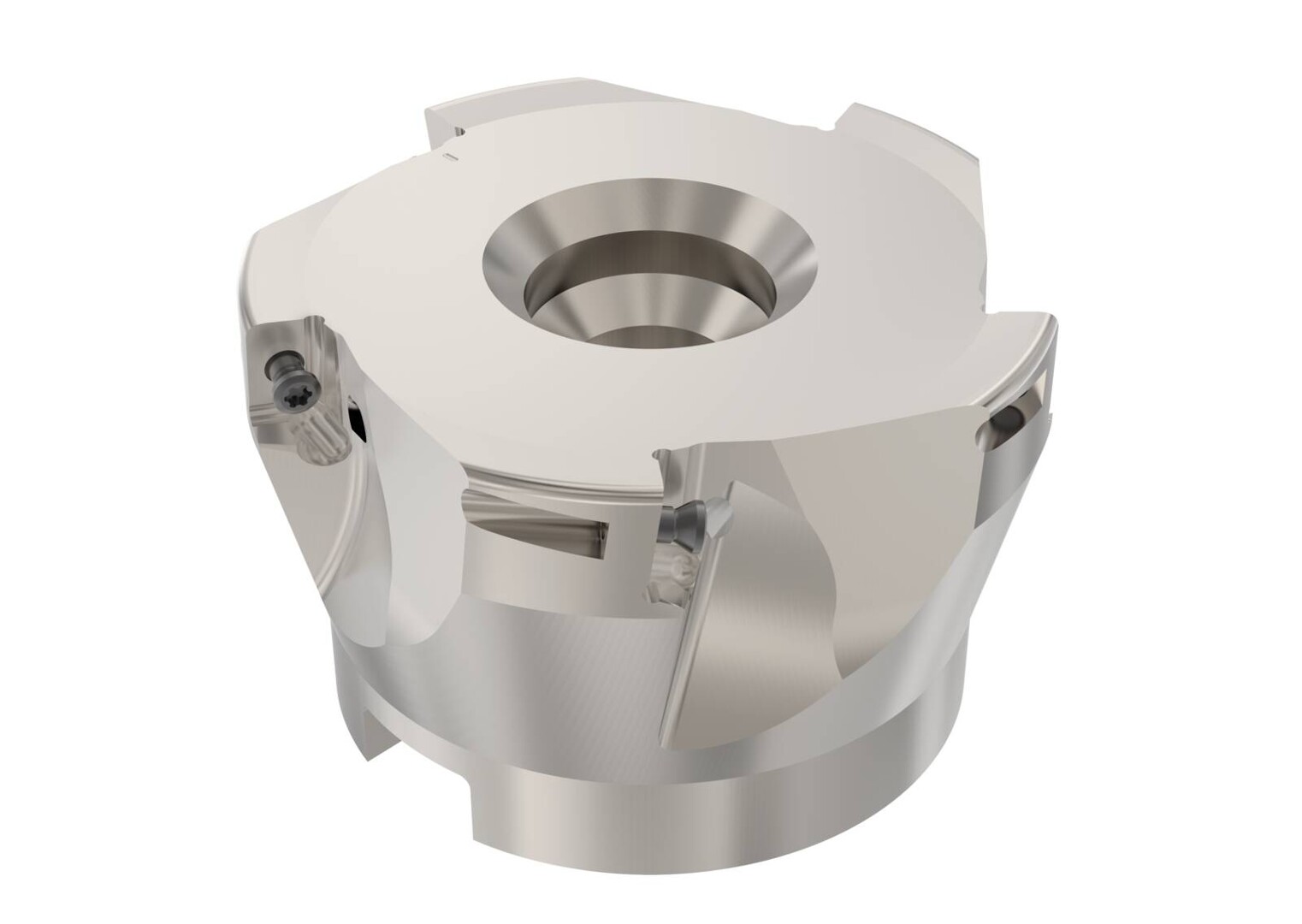

Označení | Produktové označení | R220.69-0063-10-5A |
Označení Ansi | Označení produktu ANSI | R220.69-0063-10-5A |
GAMF | rake angle radial | -4.5 deg |
GAMO | Ortogonální úhel čela | -4.5 deg |
GAMP | Axiální úhel čela | 8.0 deg |
ISYC | item style code | 308-02 |
Produktové číslo | Číslo položky | 02770205 |
KAPR | Úhel nastavení ostří nástroje | 90.0 deg |
KAPRE | tool cutting edge angle in feed direction end | 90.0 deg |
KAPRS | tool cutting edge angle in feed direction side | 90.0 deg |
KWW | keyway width | 12.4 mm |
LF | Funkční délka | 40.0 mm |
MATERIAL | cutting item material type | Steel |
RMPX | ramping angle maximum | 0.9 deg |
RPMX | Rotational speed maximum | 14800 rpm |
Druh stopky | Shanktype | Arbor |
SURFTREAT | tool item surface treatment | Nickel Coated |
Weight | Net weight | 0.6 kg |
ZEFP | Počet efektivních periferních břitů | 5 |
ZNP | Peripheral edges in the tool | 5 |
Výrobce | SECO |
