Název | Popis | Hodnota |
---|---|---|

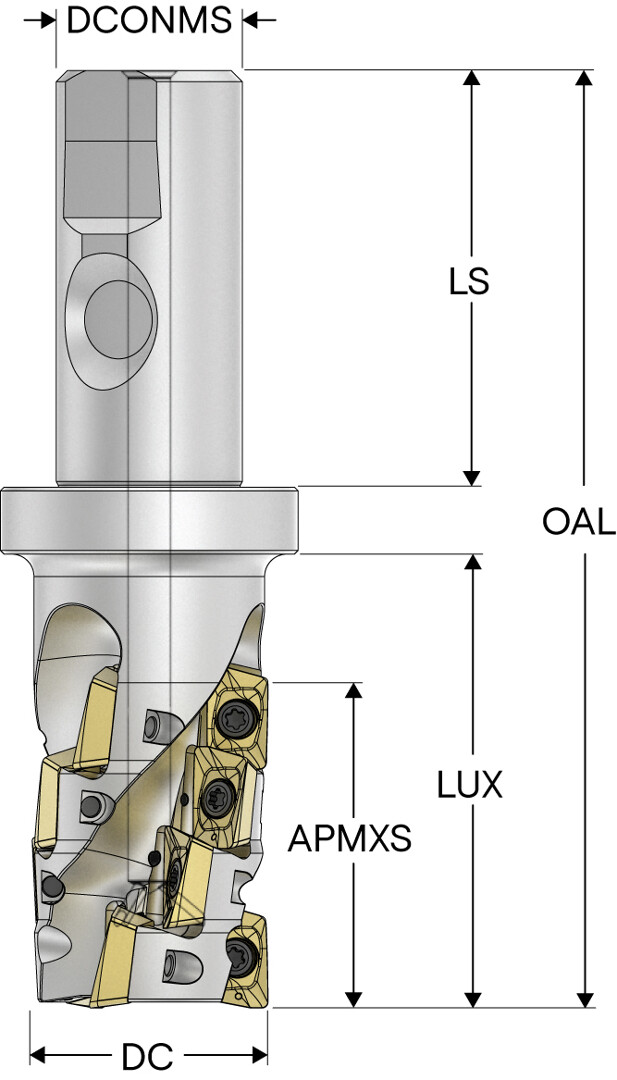

APMX | depth of cut maximum | 33.0 mm |
APMXE | depth of cut maximum in feed direction end | 7.0 mm |
APMXS | depth of cut maximum in feed direction side | 33.0 mm |
Cmax | helical interpolation hole diameter maximum | 78.25 mm |
Cmin | helical interpolation hole diameter minimum | 67.12 mm |
CNSC | coolant entry style code | 1 |
CPDN | cutting pitch density | Normal |
CSP | coolant supply property | 1 |
CTWS | Připojení - strana obrobku | XOMX1204 / XOEX1204 |
CUTINT_MASTER | pocket seat code of the cutter | XO.X1204 |
CXSC | coolant exit style code | 3 |
DC | cutting diameter | 40.0 mm |
DCSFMS | Contact surface diameter machine side | 50.0 mm |

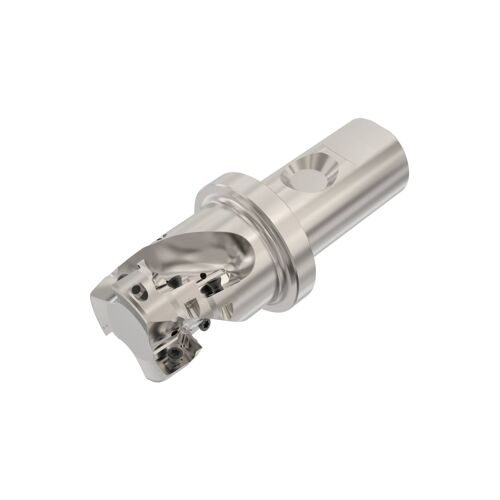

Označení | Produktové označení | R217.69-3240.3S-033-12.3AN |
Označení Ansi | Označení produktu ANSI | R217.69-3240.3S-033-12.3AN |
DMM | Průměr stopky / otvoru pro trn | 32.0 mm |
FHH | flute helix hand | Right |
GAMF | rake angle radial | -6.4 deg |
GAMO | Ortogonální úhel čela | -6.4 deg |
GAMP | Axiální úhel čela | 6.0 deg |
ISYC | item style code | 307-07 |
Produktové číslo | Číslo položky | 02709540 |
KAPR | Úhel nastavení ostří nástroje | 90.0 deg |
KAPRE | tool cutting edge angle in feed direction end | 90.0 deg |
KAPRS | tool cutting edge angle in feed direction side | 90.0 deg |
LF | Funkční délka | 60.0 mm |
LS | Délka stopky | 60.0 mm |
LUX | Využitelná max. délka | 49.0 mm |
MATERIAL | cutting item material type | 819B (35NCD16) 47HRc |
NOF | flute count | 3 |
OAL | Celková délka | 119.5 mm |
RMPX | ramping angle maximum | 2.5 deg |
RPMX | Rotational speed maximum | 16400 rpm |
SC | Kód tvaru destičky | X |
Druh stopky | Shanktype | Seco Weldon |
SSC | Insert seat size code | 12 |
SURFTREAT | tool item surface treatment | Nickel coating |
Weight | Net weight | 0.782 kg |
ZEFP | Počet efektivních periferních břitů | 3 |
ZNP | Peripheral edges in the tool | 9 |
Výrobce | SECO |
