Název | Popis | Hodnota |
---|---|---|

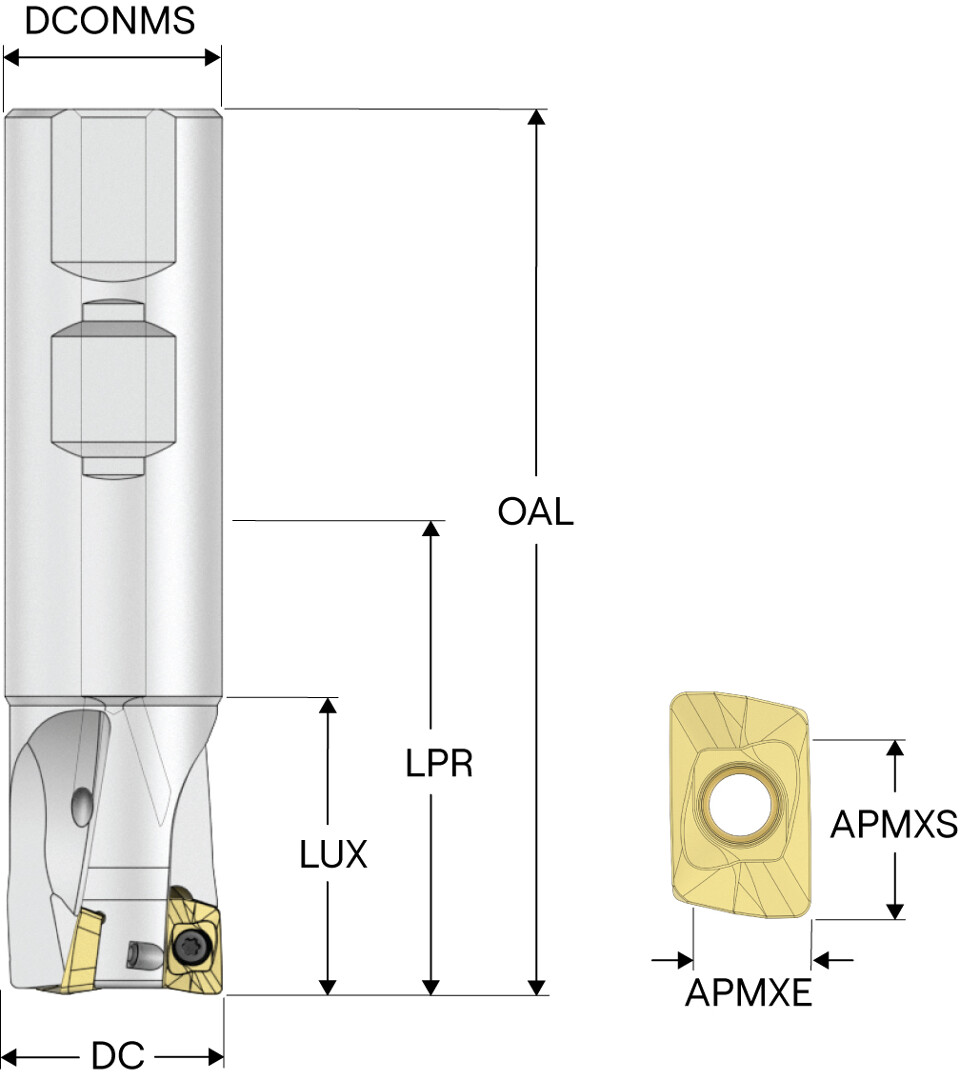

APMX | depth of cut maximum | 9.0 mm |
APMXE | depth of cut maximum in feed direction end | 6.0 mm |
APMXS | depth of cut maximum in feed direction side | 9.0 mm |
Cmax | helical interpolation hole diameter maximum | 62.5 mm |
Cmin | helical interpolation hole diameter minimum | 53.0 mm |
CNSC | coolant entry style code | 1 |
CPDF | cutting pitch differential | 1 |
CPDN | cutting pitch density | Close |
CSP | coolant supply property | 1 |
CTWS | Připojení - strana obrobku | XOMX10T3 / XOEX10T3 |
CUTINT_MASTER | pocket seat code of the cutter | XO.X10T3 |
CXSC | coolant exit style code | 3 |
DC | cutting diameter | 32.0 mm |
Označení | Produktové označení | R217.69-3232.3-10-5A |
Označení Ansi | Označení produktu ANSI | R217.69-3232.3-10-5A |
DMM | Průměr stopky / otvoru pro trn | 32.0 mm |
GAMF | rake angle radial | -6.5 deg |
GAMO | Ortogonální úhel čela | -6.5 deg |
GAMP | Axiální úhel čela | 8.0 deg |
ISYC | item style code | 307-01 |
Produktové číslo | Číslo položky | 02769233 |
KAPR | Úhel nastavení ostří nástroje | 90.0 deg |
KAPRE | tool cutting edge angle in feed direction end | 90.0 deg |
KAPRS | tool cutting edge angle in feed direction side | 90.0 deg |
LF | Funkční délka | 74.0 mm |
LPR | Vysunutá délka | 45.0 mm |
LS | Délka stopky | 75.0 mm |
LUX | Využitelná max. délka | 35.0 mm |
MATERIAL | cutting item material type | Steel |
OAL | Celková délka | 110.0 mm |
RMPX | ramping angle maximum | 2.0 deg |
RPMX | Rotational speed maximum | 20800 rpm |
Druh stopky | Shanktype | Weldon |
SURFTREAT | tool item surface treatment | Nickel Coated |
Weight | Net weight | 0.578 kg |
ZEFP | Počet efektivních periferních břitů | 5 |
ZNP | Peripheral edges in the tool | 5 |
Výrobce | SECO |
