Název | Popis | Hodnota |
---|---|---|
APMX | depth of cut maximum | 11.0 mm |
APMXE | depth of cut maximum in feed direction end | 7.0 mm |
APMXS | depth of cut maximum in feed direction side | 11.0 mm |
Cmax | helical interpolation hole diameter maximum | 78.0 mm |
Cmin | helical interpolation hole diameter minimum | 67.5 mm |
CMTQ | connection mounting torque | 80.0 Nm |
CNSC | coolant entry style code | 1 |
CPDF | cutting pitch differential | 1 |
CPDN | cutting pitch density | Normal |
CSP | coolant supply property | 1 |
CTWS | Připojení - strana obrobku | XOMX1204 / XOEX1204 |
CUTINT_MASTER | pocket seat code of the cutter | XO.X1204 |
CXSC | coolant exit style code | 3 |
DC | cutting diameter | 40.0 mm |
DCSFMS | Contact surface diameter machine side | 30.0 mm |

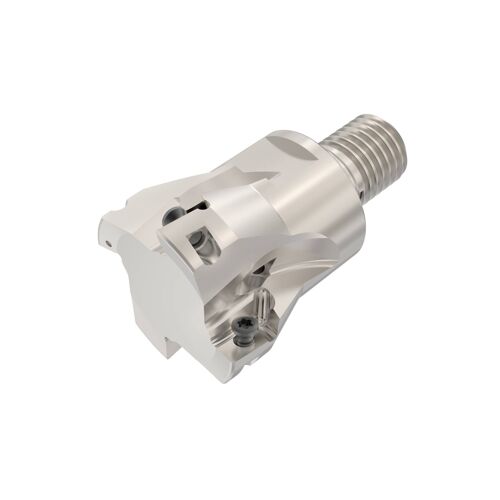

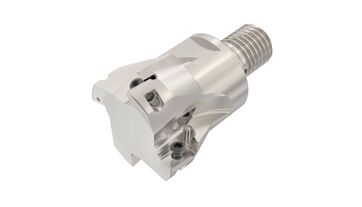

Označení | Produktové označení | R217.69-1640.RE-12-4AN |
Označení Ansi | Označení produktu ANSI | R217.69-1640.RE-12-4AN |
GAMF | rake angle radial | -6.5 deg |
GAMO | Ortogonální úhel čela | -6.5 deg |
GAMP | Axiální úhel čela | 8.0 deg |
ISYC | item style code | 307-01 |
Produktové číslo | Číslo položky | 02676840 |
KAPR | Úhel nastavení ostří nástroje | 90.0 deg |
KAPRE | tool cutting edge angle in feed direction end | 90.0 deg |
KAPRS | tool cutting edge angle in feed direction side | 90.0 deg |
LF | Funkční délka | 40.0 mm |
MATERIAL | cutting item material type | Steel |
RMPX | ramping angle maximum | 2.5 deg |
RPMX | Rotational speed maximum | 16400 rpm |
Druh stopky | Shanktype | Combimaster |
SURFTREAT | tool item surface treatment | Nickel Coated |
SW | wrench size | 26 |
TDZ | Velikost závitu | M16 |
Weight | Net weight | 0.225 kg |
ZEFP | Počet efektivních periferních břitů | 4 |
ZNP | Peripheral edges in the tool | 4 |
Výrobce | SECO |
