Název | Popis | Hodnota |
---|---|---|
APMX | depth of cut maximum | 26.0 mm |
APMXE | depth of cut maximum in feed direction end | 2.0 mm |
APMXS | depth of cut maximum in feed direction side | 26.0 mm |
CCC | center cutting capability | 1 |
CEDC | Počet břitů | 6 |
CGT | cutting geometry type | JS720 |
CGTT | cutting geometry type technical | JS720 |
Cmax | helical interpolation hole diameter maximum | 13.7 mm |
Cmin | helical interpolation hole diameter minimum | 13.0 mm |
COATING | cutting item coating | HXT |
DC | cutting diameter | 10.0 mm |
DC1 | Obráběcí průměr | 10.0 mm |
DCTOLL | lower cutting diameter tolerance | -0.04 mm |
DCTOLU | upper cutting diameter tolerance | -0.025 mm |

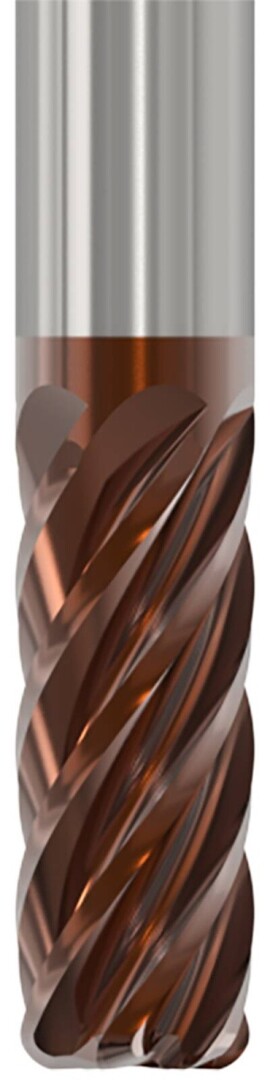

Označení | Produktové označení | JS720100D2R300.3Z6-HXT |
Označení Ansi | Označení produktu ANSI | JS720100D2R300.3Z6-HXT |
DMM | Průměr stopky / otvoru pro trn | 10.0 mm |
FCEDC | Face cutting edge count | 6 |
FHA | Flute Helix Angle | 38.0 deg |
FHH | flute helix hand | RIGHT |
GAMF | rake angle radial | 10.0 deg |
GAMP | Axiální úhel čela | 38.0 deg |
Gradetype | Gradetype | Carbide-HXT |
HAND | Směr řezu | RIGHT |
ICC | internal coolant channel | No |
ISYC | item style code | 303-02 |
Produktové číslo | Číslo položky | 03060346 |
KAPR | Úhel nastavení ostří nástroje | 90.0 deg |
KAPRE | tool cutting edge angle in feed direction end | 92.5 deg |
KAPRS | tool cutting edge angle in feed direction side | 90.0 deg |
L | Teoretická délka břitu | 26.0 mm |
LE | cutting edge effective length | 26.0 mm |
LSCN | clamping length minimum | 40.0 mm |
LVCatalogue | length variant cataloque | 2 |
MATERIAL | cutting item material type | CARBIDE |
NOF | flute count | 6 |
OAL | Celková délka | 72.0 mm |
PCEDC | Pheripheral cutting edge count | 6 |
PSIR | tool lead angle | 0.0 deg |
RE | Rohový rádius | 3.0 mm |
RMPX | ramping angle maximum | 2.5 deg |
RNA | runout axial | 0.01 mm |
RNR | runout radial | 0.01 mm |
Druh stopky | Shanktype | Weldon |
TSCAT | toolshape catalogue | D |
Weight | Net weight | 0.0695 kg |
ZEFP | Počet efektivních periferních břitů | 6 |
ZNP | Peripheral edges in the tool | 6 |
Výrobce | SECO |
