Název | Popis | Hodnota |
---|---|---|

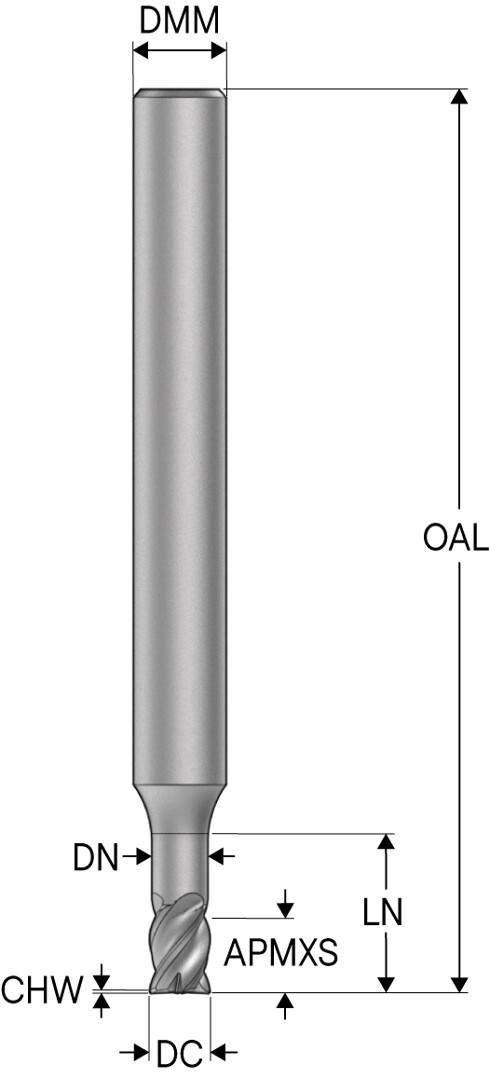

APMX | depth of cut maximum | 4.0 mm |
APMXE | depth of cut maximum in feed direction end | 0.8 mm |
APMXS | depth of cut maximum in feed direction side | 4.0 mm |
CA | collosion angle | 5.5 deg |
CCC | center cutting capability | 1 |
CEDC | Počet břitů | 4 |
CGT | cutting geometry type | JHP170 |
CGTT | cutting geometry type technical | JHP170 |
CHW | corner chamfer width | 0.1 mm |
CHWTOLL | corner chamfer width lower tolerance | 0.0 mm |
CHWTOLU | corner chamfer width upper tolerance | 0.05 mm |
Cmax | helical interpolation hole diameter maximum | 7.79 mm |
Cmin | helical interpolation hole diameter minimum | 5.2 mm |
COATING | cutting item coating | MEGA-64 |
DC | cutting diameter | 4.0 mm |
DC1 | Obráběcí průměr | 4.0 mm |
DCTOLL | lower cutting diameter tolerance | -0.04 mm |
DCTOLU | upper cutting diameter tolerance | -0.02 mm |

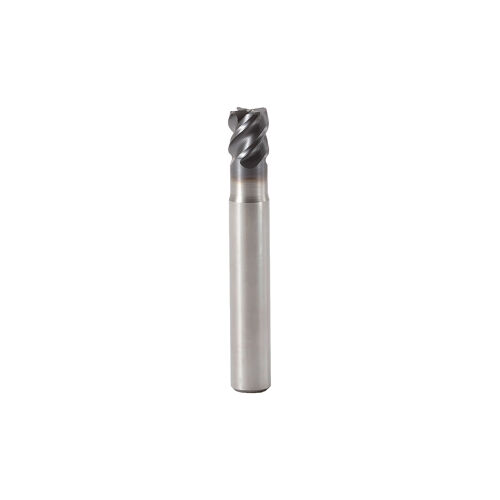

Označení | Produktové označení | 170040-MEGA-64 |
Označení Ansi | Označení produktu ANSI | 170040-MEGA-64 |
DMM | Průměr stopky / otvoru pro trn | 6.0 mm |
DN | neck diameter | 3.7 mm |
FCEDC | Face cutting edge count | 4 |
FHA | Flute Helix Angle | 50.0 deg |
FHH | flute helix hand | RIGHT |
GAMF | rake angle radial | -12.0 deg |
GAMP | Axiální úhel čela | 50.0 deg |
Třída řezného materiálu | Třída řezného materiálu | UNSPEC |
Gradetype | Gradetype | Carbide-M64 |
HAND | Směr řezu | RIGHT |
ICC | internal coolant channel | No |
ISYC | item style code | 303-01 |
Produktové číslo | Číslo položky | 02452927 |
KAPR | Úhel nastavení ostří nástroje | 90.0 deg |
KAPRE | tool cutting edge angle in feed direction end | 92.0 deg |
KAPRS | tool cutting edge angle in feed direction side | 90.0 deg |
KCH | corner chamfer angle | 45.0 deg |
L | Teoretická délka břitu | 4.0 mm |
LE | cutting edge effective length | 4.0 mm |
LN | Neck length | 8.0 mm |
LN1 | Neck length 1 | 8.0 mm |
LSCN | clamping length minimum | 36.0 mm |
LVCatalogue | length variant cataloque | 2 |
MATERIAL | cutting item material type | CARBIDE |
NA | Neck angle | 0.0 deg |
NOF | flute count | 4 |
OAL | Celková délka | 50.0 mm |
PCEDC | Pheripheral cutting edge count | 4 |
PSIR | tool lead angle | 0.0 deg |
RMPX | ramping angle maximum | 1.0 deg |
RNA | runout axial | 0.01 mm |
RNR | runout radial | 0.01 mm |
Druh stopky | Shanktype | Válcová |
TSCAT | toolshape catalogue | G |
Weight | Net weight | 0.017 kg |
ZEFP | Počet efektivních periferních břitů | 4 |
ZNP | Peripheral edges in the tool | 4 |
Výrobce | SECO |
